■基本プロセスから次世代プロセスまでをカバー
■パネルの構造図をすべて3D化
■複数の工法を表形式で徹底比較
■各工程の主要プロセスにどのパネルメーカーが採用しているか、またどの部材・装置メーカーが提案しているか、さらにこれまでの経緯も明記

■ボリュームはブラウザページに換算すると計22ファイル(A4用紙換算で80頁相当)
■プロセスフロー図は140以上

■ファイルはインターネットエクスプローラーなどのブラウザ形式なのでどんなPCでも見やすい
■トップページから各ページへ自在にアクセス可能

■PDP製造プロセスフロー

　●前面基板製造プロセス 　
　(1)透明電極形成プロセス 　
　(2)バス電極形成プロセス 　
　(3)ブラックストライプ形成プロセス 　
　(4)透明誘電体形成プロセス 　
　(5)排気孔用透明誘電体形成プロセス
　(6)スクライブ・ブレークプロセス 　
　(7)保護膜形成プロセス

●背面基板製造プロセス 　
　(1)アドレス電極形成プロセス 　
　(2)白色誘電体形成プロセス 　
　(3)バリアリブ形成プロセス 　
　(4)蛍光体層形成プロセス 　
　(5)シール層形成プロセス
　(6)スクライブ・ブレークプロセス

●パネル組立プロセス 　
　(1)パネル貼り合わせプロセス 　

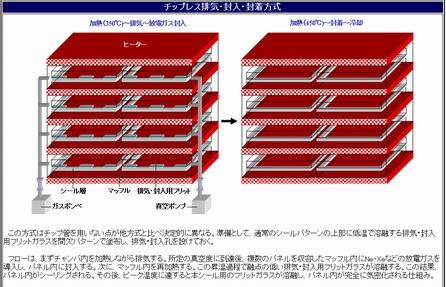

　(2)封着・排気プロセス 　
　(3)エージングプロセス
