絵で見るFED/SED製造プロセス2012年版

★これさえあれば、FED(Filed Emission Display)、SED(Sruface-condction Electron-emitter Display)の製造プロセスがわかる
基本プロセスから次世代プロセスまでをカバー
複数の工法を表形式で徹底比較
CNT(カーボンナノチューブ)、Spindt、SCE、BSDなど各種エミッタ作製フローを完全図解

★パネルの構造図、プロセスフロー図はほぼすべて3D化!!
ボリュームはブラウザページに換算すると計41(A4用紙換算で160頁相当)
★プロセスフロー図は計300以上


ファイルはインターネットエクスプローラーなどのブラウザ形式なのでどんなPCでも見やすい
トップページから各論へ自在にアクセス可能

ご注文はこちら

MAIN CONTENT


■FED の種類と製造フロー

 ●低電圧型FED
 ●高電圧型FED
 ●SED

■FED/SEDの製造プロセス(各論)
 ●アノード形成プロセス
 ●BM形成プロセス
 ●蛍光体層形成プロセス
 ●Alバック形成プロセス
 ●スペーサ形成プロセス
 ●シール層形成プロセス
 ●カソード形成プロセス
 ●エミッタ形成プロセス
  ■Spindtエミッタ
  ■HfC被覆Spindtエミッタ
  ■CNT(カーボンナノチューブ)エミッタ
  ■カーボンナノコイルエミッタ
  ■カーボンナノウォールエミッタ
  ■ナノダイヤモンドエミッタ
  ■カーボンナノツイストエミッタ
  ■カップスタック型カーボンエミッタ
  ■ウィスカーエミッタ
  ■MIM(Metal Insulator Metal)エミッタ
  ■BSD(Ballistic electron Surface-emitting Display)
  ■BLD(Ballistic Lighting Display)

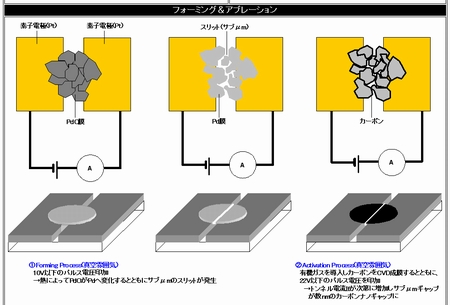

  ■SCE(Surface-Conduction Electron-Emitter)
  ■エレクトライドセラミックスエミッタ
  ■FEED(Ferroelectric Electron Emitter Device)

 ●カーボンエミッタ用触媒パターン形成プロセス
 ●ゲート絶縁膜&ゲート電極&ゲートホール形成プロセス
 ●収束電極形成プロセス
 ●基板脱ガスプロセス
 ●貼り合わせプロセス
 ●封着・真空排気・封止プロセス

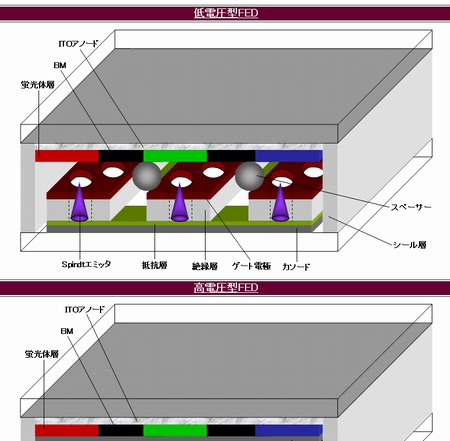

▲パネルの構造

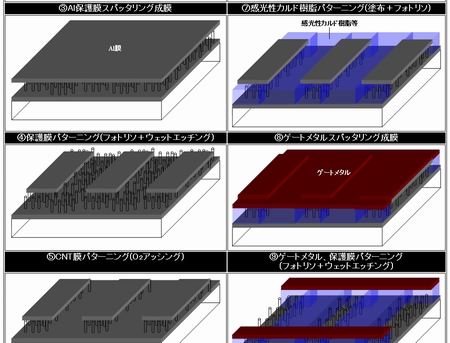

▲プロセスフローサンプル@

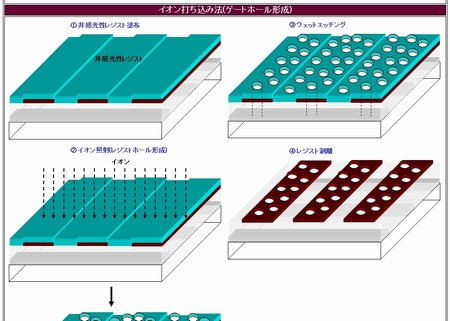

▲プロセスフローサンプルA


E Expressならではの完全オリジナルCD-ROM

CD-ROM
発行:2012年2月1日
定価:19,000円(消費税込み)
販売元:イー・エクスプレス
〒270-1326 千葉県印西市木下725-146   TEL: 0476-42-6447

ご注文はこちら
