絵で見るZnO酸化物TFT製造プロセス2012年版
次世代TFTの本命、ZnO系酸化物TFTの製造プロセスCD-ROMがブラッシュアップ!!


★次世代TFTの本命とされるZnO系酸化物TFT製造プロセスをCD-ROMで完全図解
★酸化物TFTの特徴と有力用途を解説
★基本プロセスから次世代プロセスまでをフルカバー
★デバイス構造図、プロセスフロー図をすべて3D化

★ボリュームはブラウザページに換算すると計92ファイル(A4用紙換算で180頁相当)
★プロセスフロー図は実に500以上

★ファイルはインターネットエクスプローラーなどのブラウザ形式なのでどんなPCでもOK
★トップページから各論へ自在にアクセス可能


ご注文はこちら

MAIN CONTENT


■ZnO系酸化物TFTの分類と構造
・トップゲート型(コンベンショナルタイプ、セルフアラインタイプ)
・ボトムゲート型(エッチングストッパー型、バックチャネル型、透明TFT)
・デュアルゲート型

■トップゲート型酸化物TFTの製造プロセス(総論)
・5枚マスクプロセス
・4枚マスクプロセス

■セルフアライン構造トップゲート型酸化物TFTの製造プロセス(総論)

■バックチャネルタイプボトムゲート型酸化物TFTの製造プロセス(総論)
・スタンダードプロセス(5枚マスク)
・4枚マスクプロセス
・n+ IGZO挿入型の5枚マスクプロセス

■エッチングストッパータイプボトムゲート型酸化物TFTの製造プロセス(総論)
 ・5枚マスクプロセス

■ボトムゲート型透明酸化物TFTの製造プロセス(総論)

■デュアルゲート型透明酸化物TFTの製造プロセス(総論)

■製造プロセス各論

ソース/ドレイン形成プロセス
酸化物半導体層形成プロセス(IGZO、AZTO、ZnO、HfIZO)

  塗布型酸化物半導体層形成プロセス
  n+ IGZOスパッタリング成膜プロセス
ゲート絶縁膜形成プロセス
ゲート電極形成プロセス(真空成膜無機膜を用いる場合、塗布型材料を用いる場合)

  ソース/ドレイン領域形成プロセス
  アニール処理プロセス
透明画素電極形成プロセス
(真空成膜透明画素電極を用いる場合、反射画素電極を用いる場合、塗布型材料を用いる場合)
  パッシベーション&コンタクトホール形成プロセス

■フレキシブル基板製酸化物TFT作製における注意点
・加工されたフレキシブルサブストレートを用いる場合
・元基板にTFT&デバイスを作製した後、プラスチックフィルムに転写する場合
・支持基板に樹脂膜を塗布・硬化後、TFT&デバイスを作製し、支持基板をリリースして樹脂膜を基板に用いる場合








▲各種TFTの比較とZnO系酸化物TFTのアプリケーション例

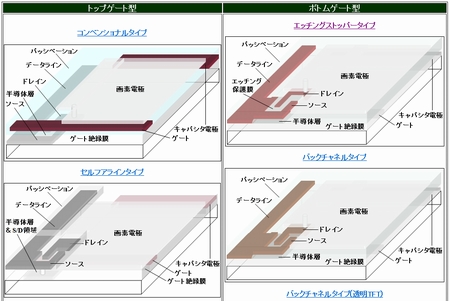

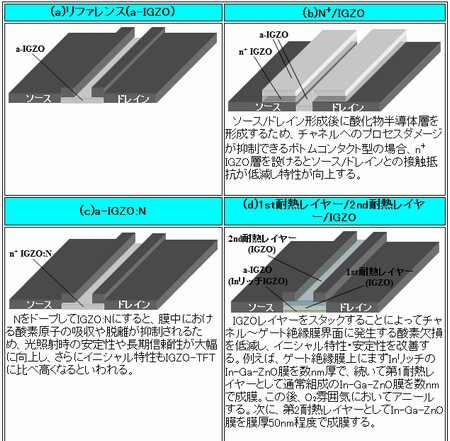

▲ZnO系酸化物TFTの構造

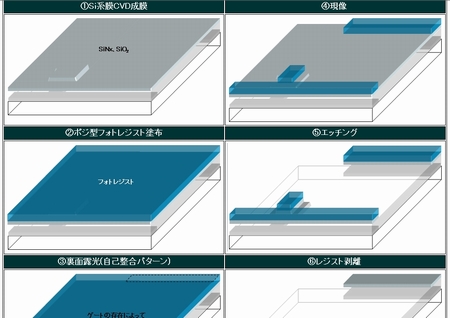

▲プロセスフローサンプル@

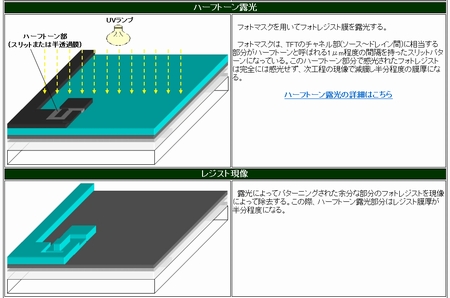

▲プロセスフローサンプルA

E ExpressならではのオリジナルCD-ROM

CD-ROM
発行:2012年2月1日
定価:総額19,000円(消費税込み)
販売元:イー・エクスプレス
お問い合わせ・申し込み先:TEL 0476-42-6447
E-Mail:info@e-express.co.jp

ご注文はこちら
